主結構體采用對稱平衡設計，經過有限元素分析，結構穩定性與精度更好
主軸采用6滑塊平衡機構，主軸運動的穩定性更高
主軸箱與立柱結合面采用1:1.1設計，增加了切削剛性
刀庫采用坐落式設計固定，減少立柱側定受力，強度和精度更好
X、Y、Z、A和C五軸聯動
|
項目 |
單位 |

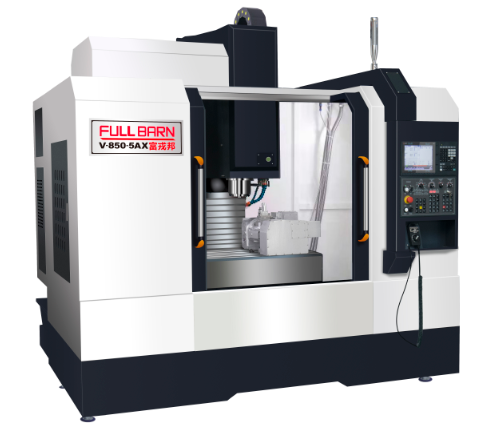

V-850-5AX |
|
|
工作臺 |
工作臺尺寸 |
mm |
1000×550 |
|
工作臺承重 |
kg |
7501 |
|
|
T型槽寬(寬×間距×槽數) |
mm |
18T×100×5 |
|
|
行程 |
X軸行程 |
mm |
800 |
|
Y軸行程 |
mm |
520 |
|
|
Z 軸行程 |
mm |
560 |
|
|
主軸端面至工作臺距離 |
mm |
100-700 |
|
|
主軸 |
錐孔型號 |
- |
BT-40 |
|
傳動方式 |
- |
直聯式 |
|
|
轉速范圍 |
rpm |
10000-15000 |
|
|
刀庫 |
刀庫最大容量 |
tools |
24 |
|
刀具規格 |
- |
BT-40 |
|
|
刀具最大直徑 |
mm |
Φ78 |
|
|
刀具最大長度 |
mm |
300 |
|
|
刀具最大重量 |
kg |
8 |
|
|
進給 |
切削進給速度范圍 |
m/min |
1-12 |
|
X軸快速位移 |
m/min |
36 |
|
|
Y軸快速位移 |
m/min |
36 |
|
|
Z軸快速位移 |
m/min |
36 |
|
|
電機 |
X/Y/Z/B/C 電機 |
kW |
3×3×3.9×1.1×1 |
|
主軸電機 |
kW |
11 |
|
|
空壓源 |
kg/cm2 |
7 |
|
|
C軸工作臺尺寸 |
mm |
Φ170 |
|
|
分割精度 |
sec |
20 |
|
|
重復定位精度 |
sec |
6 |
|
|
容許工作負載 |
kg |
75(0°Horizontal)/50(0°-90°) |
|
|
減速比 |
- |
1：90 |
|
|
分度盤最大轉速 |
rpm |
33.3 |
|
|
容許切削扭矩 |
Kgf·m |
18 |
|
|
總耗電量 |
kW |
25 |
|
|
機床外形尺寸 |
mm |
2600×2800×2900 |
|
|
機床重量 |
kg |
5500 |
|
|
控制器 |
- |
西門子/新代 |
|
